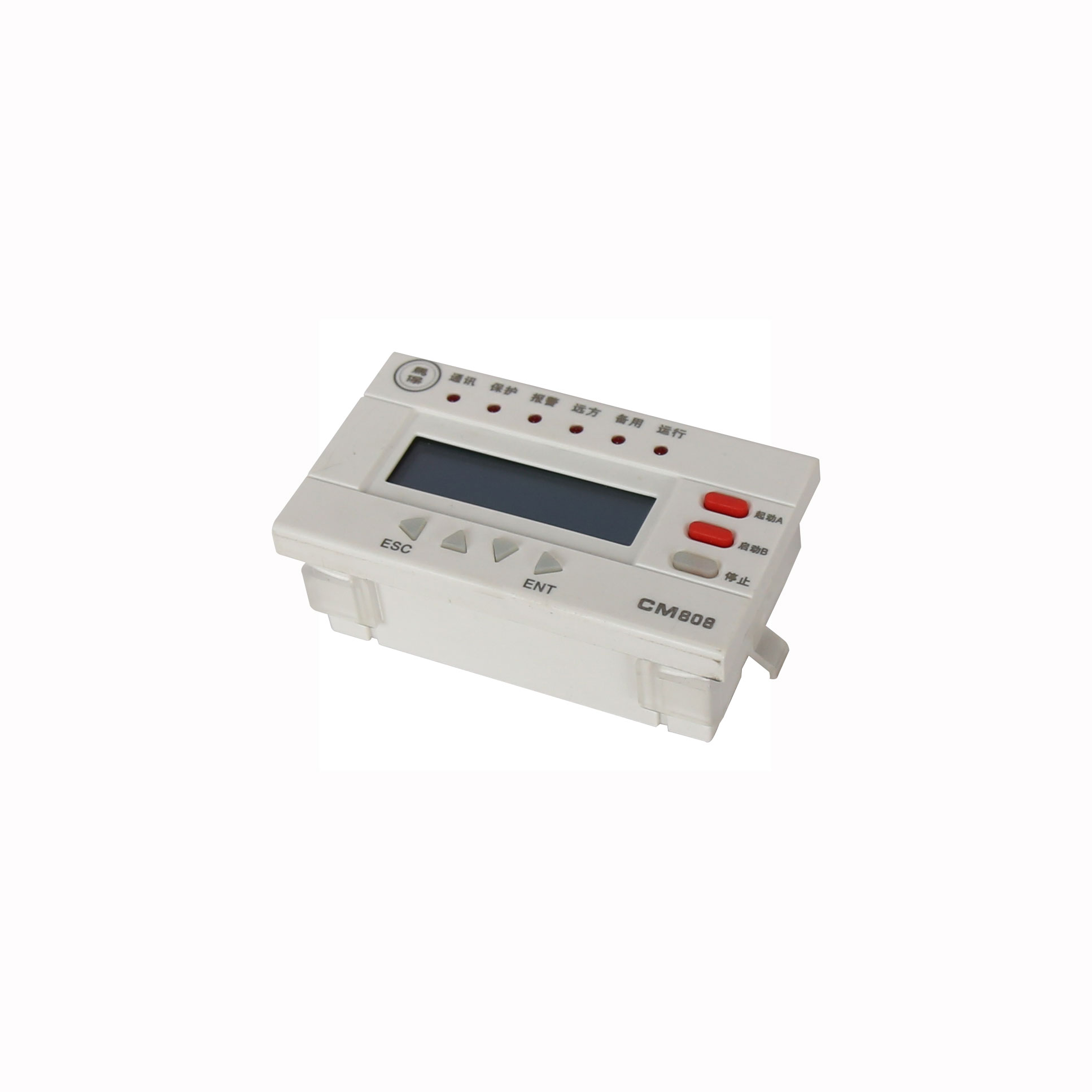

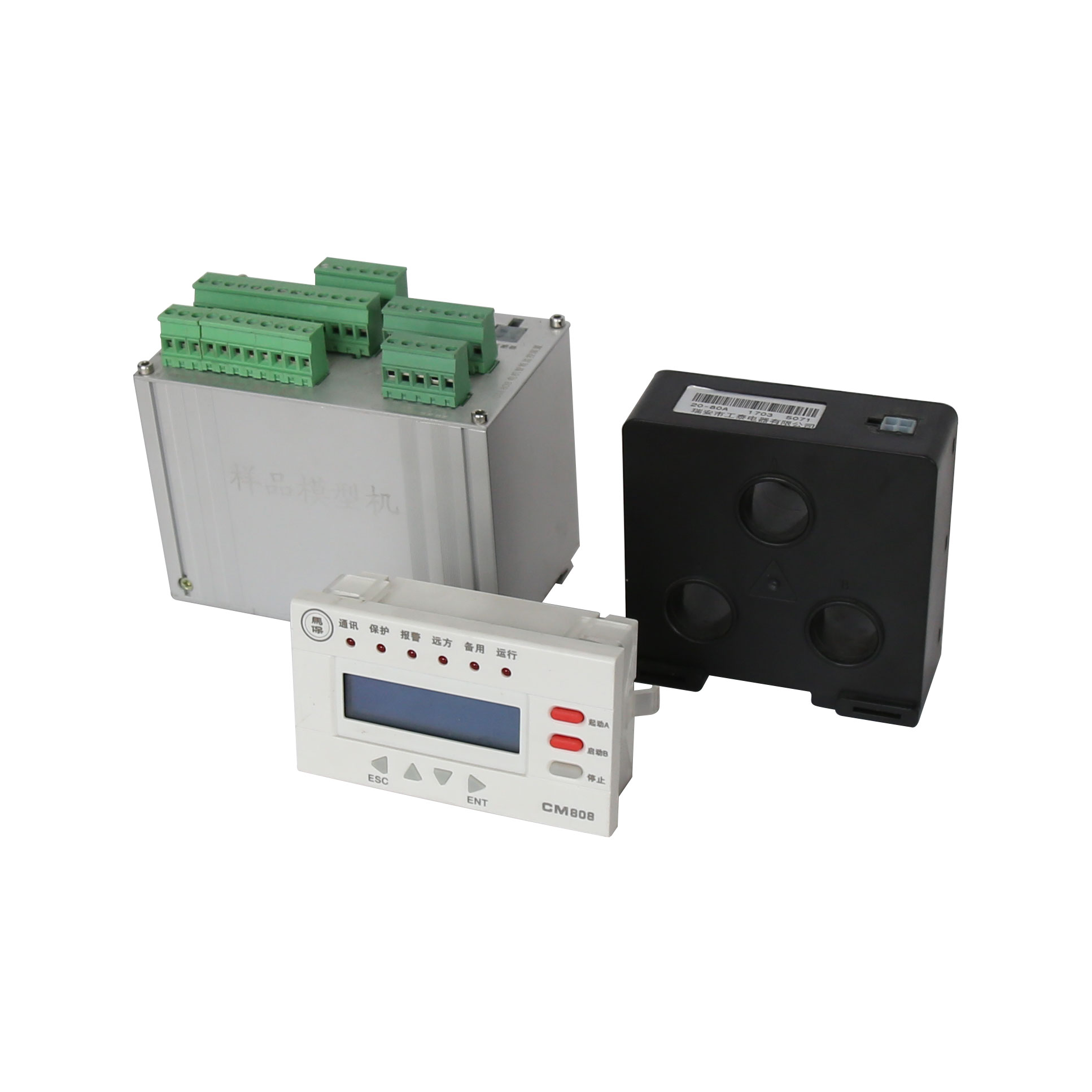

CM808控制保护管理装置

CM808 智能MCC 控制保护管理装置是瑞安工泰电器有限公司在研究国外同类产品、总结国内大量 MCC 电气系统典型设计经验的基础上,为适应电气系统二次设备终端智能化的趋势,针对 MCC 回路的设计特点推出的新一代数字式、强抗干扰型智能 MCC 控制保护管理装置。

产品主要用于低压电动机控制回路中,实现对电动机的各种保护、监测及控制功能,并能通过现场总线,实现对电动机回路的远程监控。

CM 808智能MCC 控制保护管理装置采用通用化设计理念,在简化一次回路的基础上(省去了传统的热继电器、热保护器、欠压过压保护器等多种保护器;取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、转换开关、指示灯、可编程逻辑控制器等多种二次分立元件),完成了二次回路的控制、保护、联锁、测量、信号、通讯等功能,极大提高了设计与生产效率,同时降低了用户现场调试及维护工作量,缩短了项目设计及调试周期,具有明显的综合效益。

功能特征

◆辅助电源支持DC110V/220V或AC220V。

◆硬件体系采用分布式结构设计,模块化、标准化程度高,安装方便、易于组网,便于现场维护。

◆所有接线全部采用即插即拔的插头联接方式,使用具有高可靠性的插件,彻底消除接触不良的隐患。

◆采用背插式结构,强弱电完全分开,可大大减少外部电磁干扰在弱电侧的耦合,增强装置的抗干扰能力,提高其可靠性和安全性。

◆采用Profibus DP-V1冗余通讯方式。

◆采用32位工业级微处理器,速度快、精度高。

◆交流采样使用真有效值(RMS)算法,全面反映谐波电流的影响。

◆自适应变频采样技术,适用于变频器回路。

◆灵活的多种控制方式,各控制权限相互闭锁。

◆装置小型化设计,安装方式灵活。

◆全金属外壳设计,有效屏蔽外界电磁干扰。

◆汉字液晶,丰富的菜单显示,界面友好。

◆12路开关量输入回路,采用内部DC24V电源驱动,传输距离远,可靠安全性高。

◆装置内部控制触点带有保护电路,无需外加浪涌吸收器即可有效保护触点。

◆装置内带自记忆芯片,无需外配单独电源模块即可实现“抗晃电”功能及电压恢复自起动功能。

◆解决了热继电器和 MCCB 过载部分不能模拟 MCCB 负荷的电特性和热特性的缺憾,在节省热继电器、简化 MCCB 构造的基础上,能更好地保护用电设备。

◆解决了 MCCB 瞬时脱扣器对长距离供电电动机端单相接地保护灵敏度不够的问题,了以往针对该问题单独加装单相接地保护的手段。

◆完善的过载保护。热模型考虑了电机正负序电流综合热效应,通过发热常数和散热常数精确模拟电机的发热和散热过程。

◆丰富的可编程逻辑,可实现复杂工艺联锁(如电动机间的联锁、电动机与液位、温度等物理量的联锁),提高了设计效率。

◆内置光电隔离的4~20mA 输出接口,输出电量可选,且范围可调。

◆采用工业现场总线技术(Profibus-DP/ModBus-RTU)可以快捷地与监控系统、PLC通讯联网,实现了远方高级管理功能。

◆双通讯接口设计,可实现网络冗余,大大提高通讯的可靠性,组网方式灵活。

◆强大的统计管理分析功能(事件记录、管理记录),方便用户实时掌握电动机的运行状态。


技术参数:


产品选型:
